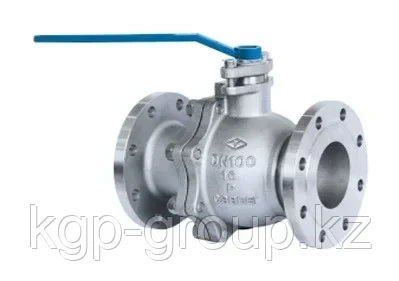

Кран шаровый стальной фланцевый 10с18п LY Q41F-25 Ду 20
- В наличии
- Только оптом
12 500 ₸
Минимальный заказ — 18 шт.
- +7 (777) 977-07-77Нургуль
- +7 (727) 247-87-70Менеджер
- +7 (702) 534-00-05Менеджер
Кран шаровый стальной фланцевый полнопроходной 10с18п LY Q41F-25 ( Китай)
Шаровой кран — кран, запирающий или регулирующий элемент которого имеет сферическую форму.
Это один из современных и прогрессивных типов запорной арматуры, регулирующим элементом которой является подвижная деталь затвора, имеющая сферическую форму, с отверстием для прохода потока рабочей среды и для его закрытия.
Конструкция шаровых кранов не является новинкой и известна уже более 100 лет, однако в ранних вариантах она не обеспечивала эффективно плотного перекрытия прохода среды из-за трудности её обеспечения металлическими поверхностями шаровой пробки и сёдел корпуса. Появление и внедрение в арматуростроение таких материалов как фторопласт, синтетических каучуков для изготовления сёдел привели к началу широкого использования шаровых кранов. Новые материалы позволили обеспечить плотность закрытия и существенно снизить усилия, необходимые для управления краном.
Подвижным элементом (затвором) таких кранов служит пробка сферической формы — шар, по оси которой выполнено сквозное круглое отверстие для прохода среды. В проходных кранах для полного закрытия или открытия прохода достаточно повернуть шар на 90°. Диаметр отверстия чаще всего соответствует внутреннему диаметру трубопровода, на который устанавливается кран, называющийся в этом случае полнопроходным. Гидравлические потери при проходе рабочей среды через полностью открытый кран весьма малы, практически такие же как при проходе среды через трубу, равную по длине корпусу крана, что в разы меньше, чем в других типах запорной арматуры. Это ценное качество сделало шаровые краны основным запорным устройством на линейной части магистральных газопроводов. Однако для уменьшения габаритов и крутящих моментов, необходимых для управления арматурой, иногда применяются суженные краны.
Кроме вышесказанного шаровые краны имеют ряд других достоинств, среди которых:
- простота конструкции;
- высокая и надёжная герметичность;
- небольшие габариты;
- простая форма проточной части и отсутствие в ней застойных зон;
- удобное управление;
- малое время, затрачиваемое на поворот;
- применимость для вязких и загрязнённых сред, суспензий, пульп и шламов.
Как недостаток можно отметить необходимость наличия «мёртвой» зоны для поворота у кранов с консольной ручкой. Данный недостаток можно компенсировать краном с ручкой-барашком.
Сёдла в корпусе выполняются в виде колец из различных видов пластмасс (в основном фторопласта), что обеспечивает надёжную герметичность, лёгкость и плавность поворота шаровой пробки, но ограничивают применения таких кранов для сред с температурой не более 200 °C.
Управляются шаровые краны вручную (на малых диаметрах) и с использованием механизированного привода — электрического, пневмо- и гидравлического, причём для кранов на газопроводах имеется возможность использовать в качестве управляющей среды пневмопривода рабочую среду, транспортируемую по трубопроводу. В быту шаровой кран может называться полуоборотным.
Эти изделия могут использоваться в системах разной сложности:
- в трубопроводах для транспортировки воды – горячей и холодной;
- в системах перемещения нефти и газа;
- в городской системе газоснабжения;
- в качестве регулирующей арматуры.
Присоединение: фланец/фланец
PN 25
DN 15..200
Рабочая среда: вода (питьевого и технического назначения), пар, сжатый воздух
Материалы:
Корпус, ракоятка, фланец — сталь 20
Шар, шток — нержавеющая сталь 20Х13
Винт, гайка, шпилька, шайба — сталь 10
Уплотнительные кольца шара — фторопласт Ф4К20
Прокладки — фторопласт Ф4
Уплотнительные кольца штока — резина ИРП-1287
Класс герметичности «А»
Показатель надежности — 7000 циклов
Срок службы 10 лет.
Гарантия 18 месяцев.
Основные | |
---|---|
Страна производитель | Россия |
Условный проход | 48 мм |
Пользовательские характеристики | |
Производитель | Россия |
